Vibra 16C (Sound Blaster 16)

Vibra 16C este  o placă de sunet pe ISA din bine cunoscuta gamă Sound Blaster 16 a celor de la Creative Technology. După cum se observă şi din imagini acest model este unul destul de complicat.

Făcând parte din gama Sound Blaster 16 această placă era extrem de bună atât pentru jocurile de MS-DOS sau MS-DOS-ul de Windows cât şi sub Windows 95, pentru că majoritatea ştiau să folosească aceste plăci.

Detalii tehnice:

  • MODEL: CT2960
  • FCC ID: IBACT – SBPRELUDE
  • S/N: M2960 6 4 0202003
  • (C) CREATIVE TECHNOLOGY LTD 1995
  • MADE IN SINGAPORE

Aşa arată. Faţă:

Verso:

Conectori:

Ca şi curiozitate aceste plăci de sunet erau extrem de răspândite fiind folosite în special pentru sistemele pe bază de Intel 80486. Nu ţin minte să fi avut nevoie de driver nici sub Windows nici sub MS-DOS.

Ordinea conectorilor laterali, de sus în jos, este:

  • Line In – intrare de semnal audio.
  • Mic In – intrare microfon.
  • Line out – ieşire audio.
  • Spk – ieşire audio spre boxe.
  • Joystick – intrarea de joystick  (15 pini).

De asemenea placa mai dispune de nişte conectori auxiliari şi jumperi de configurare:

  • JP2 – PC_SPK.
  • JP3 – Mic_Conn.
  • J1 – J4 – Goldfinch (un set de jumperi specific produselor Creative).
  • J5 – un block de jumperi. Configuraţia curentă este:

    X

    C

    C

    O

    O

    O

    C

    C

    O

    O

    Unde:

    • X – pinul metalic nu este instalat.
    • 0 – deschis (fără conexiune).
    • C – închis (conectat). Conectarea se face pe coloană (de sus în jos) nu pe rând.

  • J7 – WB_PRO – un block de jumperi în care nicio pereche nu este conectată:

    X

    O

    O

    O

    O

    O

    O

    O

    O

    O

    Unde:

    • X – pinul metalic nu este instalat.
    • 0 – deschis (fără conexiune).
    • C – închis (conectat). Conectarea se face pe coloană (de sus în jos) nu pe rând.

  • J8 – TAD – un bloc de jumperi în care niciunii nu sunt conectaţi:

    O

    O

    O

    O

    Unde:

    • 0 – deschis (fără conexiune).

  • J1 – J3 – conectori pentru digital audio, după 3 norme dferite.

Placa are două circuite integrate mai interesante:

  1. VIBRA 16C
    • (C) CREATIVE TECH. ’95
    • CT2505 – TDQ
    • 8629-ES0600B3
  2. ST
    • TEA2025
    • W994L9644
    • MALAYSIA

Frecvenţa cristalului de cuarţ este de 46.61512 MHz.

Pe stoc: 1.

17 Comentarii

  1. Paul 24 iulie 2009 la 12:34 - Raspunde

    :woohoo: eu am actual in pc(care e destul de vechi de prin \’99) o placa de sunet vibra 16/ISA. sunt multumit de ea B)

    • Robin Molnar 24 iulie 2009 la 12:45 - Raspunde

      😆 Sunt curios ce sistem ai… 😉 Nu ştiu nicio placă de bază din 1999 care să aibe ISA… :s

  2. xtall 24 iulie 2009 la 15:56 - Raspunde

    unora chiar le tipă măseaua după ele, că acum ..tragi cu puşca după ISA 😆 sunt nişte chestii care nu merg decât pe ISA
    La fel si cele cu slot AGP se caută (nici nu-ţi vine să crezi ptr. ce, nu e tehnică depăşită)

    • Robin Molnar 24 iulie 2009 la 18:52 - Raspunde

      😆 Ey am căutat cu AGP că aia aveam. Pentru ce se mai caută? 😆

  3. xtall 24 iulie 2009 la 21:21 - Raspunde

    Păi un foarte procent, adică majoritatea sistemelor de supraveghere video (nu mă refer la alea de doi lei făcute prin China ci doar la \”profesionale\”) nu se împacă deloc cu slotul PCI Express, nu functionează.
    Neapărat trebuie slot AGP 🙂
    La fel si slotul ISA e folosit la scară mare tot ptr chestii de genul, se fabrică la greu module pe ISA, plăci hardware ptr monitorizare, alarme, video etc.
    Canada produce la greu chestii de astea, dacă vezi una e mare cât mainboardul pc-ului, nu numai ca găsesti greu placi pe isa agp dar te ia bâţul că tre să cauţi şi carcasă corespunzătoare.
    Ia cată aici [img]http://www.sscom.ro/images/efractie/accesorii_dsc/sgpc_lc2.jpg[/img] (poate ti se pare mica da e mare B) )
    Mă intrebai si eu de ce nu trec pe pci, am un singur raspuns (cel mai simplu probabil) din moment ce merg/functionează beton n-are rost să schimbi, practic n-au ce sa imbunătătească, de prin vremea lui cească de când au pornit afacerea si acum is in tot in top ca performantă.

    • Robin Molnar 24 iulie 2009 la 21:32 - Raspunde

      😆 Păi PCI-E n-are bus mastering, deci e naşpa… 😆 Nu ştiu unde găseşti carcase pentru ele, dar cred că pe la NASA, la serverele casate… 😆 E interesant, oricum, ISA ăsta. 😉

  4. xtall 24 iulie 2009 la 22:06 - Raspunde

    Sunt foarte stabile, am ani buni si chiar n-am avut nici o problemă cu ele (unica defectiune in ~14 ani intr-un an mi-a trăsnit linia telefonică (a trecut de protectii)
    hai că placa nu-i chiar atât de mare, (apreciază după slot, ..ce rămâne, e cam ..exact cât mb unui pc mai măricel 😀 incape aia tre să incapă si asta) carcase se mai găsesc, se cam excld tower-ele, culcat stă si placa mai lejer (se indoaie dacă e in tower), şi te ajută ca lejeritate că tre să mai tragi ceva extensii şi din ea ptr back-up si alte chestii (poate functiona independent de pc, o alimentezi si gata)

    • Robin Molnar 24 iulie 2009 la 23:03 - Raspunde

      😆 Interesant. Se vede că nu-s făcute-n China. De aia ţin zeci de ani. 😉

  5. parabellum 17 august 2009 la 14:34 - Raspunde

    Eu am un PC fabricat in 2000 care are 3 slot-uri EISA. Tot caut pe site-urile de anunturi un SB 16, imi trebuie ca sa am sunet pe OPENSTEP(prietenii stiu de ce).

  6. Ratos 01 martie 2011 la 00:00 - Raspunde

    @parabellum
    am de vanzare o placa sounblaster vibra 16 pe bus ISA
    imagini:
    http://users.atw.hu/z3dfx/images/2770_e.jpg

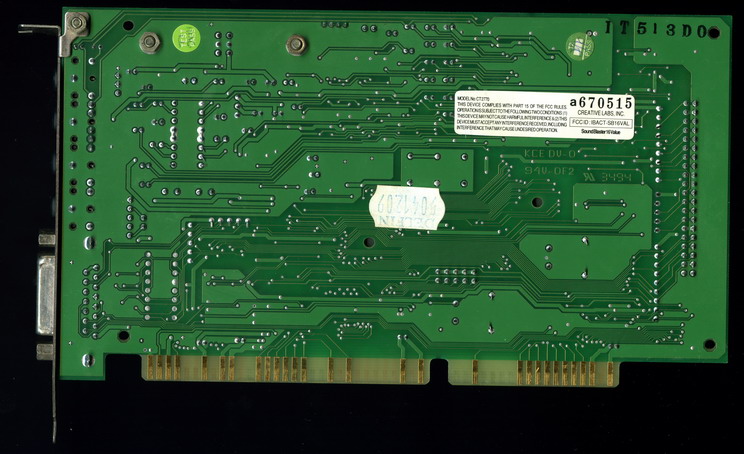

    http://users.atw.hu/z3dfx/images/2770_h.jpg
