Matrox MGA Millenium

HP/ Compaq/ Matrox MGA Millenium este una dintre cele mai performante plăci video pentru grafică bidimensională și tridimensională. De pe portul PCI, desigur, căci pe portul AGP au existat și mai rapide.

Ca și ciudățenie, placa asta are două ieșiri de video, ceea ce este ciudat pentru o placă PCI. Apoi, conectorul secundar folosit pentru modul de lucru dual-screen (adică pe două ecrane) are 26 de pini și pare a se numi HD D-Sub. N-am mai văzut, sincer să fiu, iar pe internet nu găsesc nimic despre el, în afară de mulți comercianți care vând acel cablu la suprapreț. Ca atare, cred că este ceva format proprietar HP/ Compaq/ Matrox.

Caracteristici tehnice:

  • Interfață PCI
  • RAM: 2 MB
  • RAM maxim: 8 MB
  • Ieșiri video 2:
    • RGB (standard)
    • HD D-Sub (26 pini)
  • Powered By MGA 64bit Graphics
  • Matrox
  • Compaq
  • 576-05 Rev: B
  • FCC ID: 7057600
  • Diagram No. 006444
  • Replace with Compaq spare 243136-001
  • Assemby No. 006443-001
  • DG#006444-000
  • SP#243136-001
  • iyUFN8H6E
  • AS#006643-001
  • Rev E
  • Assembled in USA
  • Are un switch în partea dreaptă inferioară
    SW ON OFF (Default)
    1 BIOS UNPROTECTED VGA DISABLE
    2 BIOS PROTECTED VGA ENABLE
  • BOARD NO. 006445-001
  • A/W REV B
  • FAB REV B
  • 0003
  • 9736
  • 94V-0
  • This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
  • FCC ID: ID7057600

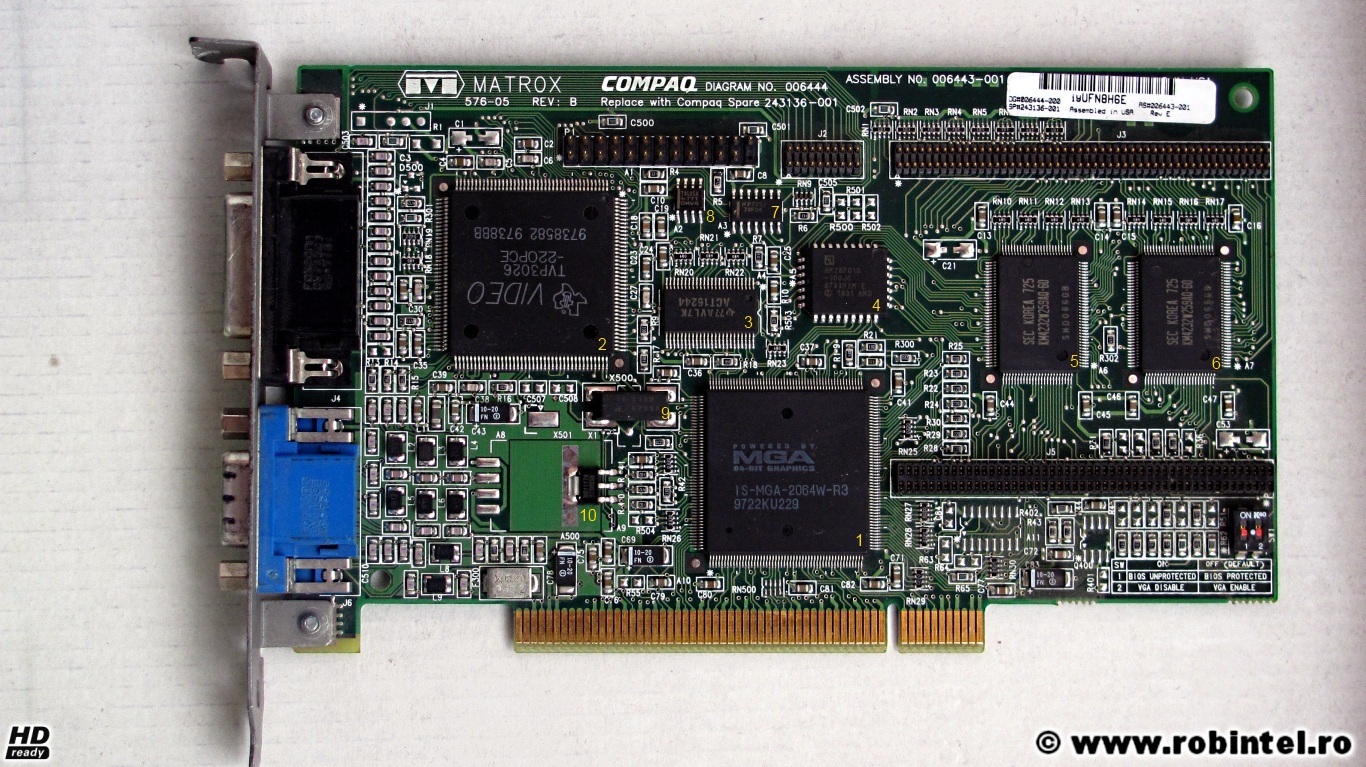

No, așa arată placa video Matrox MGA Millenium văzută din față:

Placa video HP Compaq Matrox MGA Millenium (2064W R3) pe PCI, cu 2 MB de RAM și două ieșiri video, dintre care una este un HD D-Sub de 26 de pini, văzută din față

Placa video HP Compaq Matrox MGA Millenium (2064W R3) pe PCI, cu 2 MB de RAM și două ieșiri video, dintre care una este un HD D-Sub de 26 de pini, văzută din față

Și așa arată  placa video Matrox MGA Millenium văzută din spate (verso):

Placa video HP Compaq Matrox MGA Millenium (2064W R3) pe PCI, cu 2 MB de RAM și două ieșiri video, dintre care una este un HD D-Sub de 26 de pini, văzută pe verso

Placa video HP Compaq Matrox MGA Millenium (2064W R3) pe PCI, cu 2 MB de RAM și două ieșiri video, dintre care una este un HD D-Sub de 26 de pini, văzută pe verso

Întrucât placa video HP Compaq Matrox MGA Millenium are și un port secundar de ieșire numit HD D-Sub, non-standard și deloc întâlnit până acum, de interes este să vedem și cum arată acesta, comparativ cu portul RGB (standard). Iată:

De la stânga la dreapta avem un mai puțin uzual (ca să nu spun rar sau nemaiîntâlnit) non-standad conector HD D-Sub cu 26 de pini, iar la dreapta avem un conector DE-9 (RGB) standard

De la stânga la dreapta avem un mai puțin uzual (ca să nu spun rar sau nemaiîntâlnit) non-standad conector HD D-Sub cu 26 de pini, iar la dreapta avem un conector DE-9 (RGB) standard

Poate ajută pe cineva dacă pun și detaliile principalelor circuite integrate de pe placa video. Așadar, avem așa:

  1. MGA
    • Powered by MGA
    • 64bit Graphics
    • IS-MGA-2064W-R3 – Așa cum scrie și mai sus și după cum se poate observa și din codul circuitului, acesta este procesorul grafic (GPU) al plăcii video, procesor grafic pe 64 de biți, deosebit de puternic pentru vremea lui. Pe lângă faptul că această placă video oferea (prin GPU, desigur) performanțe 2D deosebit de bune, aceasta oferea și performanțe 3D de nedepășit (la nivelul anului 1997), iar rezoluția suportată (desigur, în funcție de memoria RAM) era de 1600 x 1200 (ceva de neconceput la acea vreme).
    • 9722KU229
  2. Texas Instruments
    • VIDEO
    • TVP3026-220PCE – Acesta este un circuit mai ciudat de văzut “la liber”, adică neîncorporat în GPU, având rolul de interfațare video a paletei (VIP, Video Interface Palete) de culori, cu funcționare tot pe 64 de biți. Din ce îmi dau seama, semnalul video de pe magistrala de pixeli (un detaliu constructiv interesant) este corelat cu o serie de valori din circuit, rezultându-ne un semnal analogic compatibil cu ieșirea RGB a plăcii video.
    • 9738582 9738BB
  3. Texas Instruments
    • 77AVL7K
    • ACT16244 – Acesta este circuitul de tip buffer folosit în comunicația dintre GPU și VIP, folosind intrări/ ieșiri cu trei stări.
  4. AMD
    • AM28F010 – Acesta este circuitul de BIOS al plăcii video. Și, atenție (!), este vorba despre un circuit de memorie de tip Flash (scriere a cip-ului: 2 secunde, ștergere 1 secundă, 10µsecunde la scrierea unui bit), nu ROM/ EPROM sau EEPROM, ceea ce este incredibil, ținând cont că circuitul are capacitatea de 128 KB (1 Mb) și timpul de acces de doar 70ns (nanosecunde), potrivit pentru a fi folosit în conjuncție cu un microprocesor rapid. Acesta este cel mai vechi dispozitiv Flash pe care-l cunosc (1991).
    • -150JC
    • 973MXM E
    • (C) 1991 AMD
  5. SEC KOREA 725
    • KM4232W2559AQ-60 – Acesta este unul dintre circuitele de memorie video de 1MB (8 Mb) cu timpul de acces de 60 nanosecunde.
    • SND066GB
  6. SEC KOREA 725
    • KM4232W2259AQ-60 – Acesta este unul dintre circuitele de memorie video de 1MB (8 Mb) cu timpul de acces de 60 nanosecunde. Memoria video maxim suportată era de 8 MB (64 Mb).
    • SND066GB
  7. P72S
    • 74F04 – Acesta este un circuit de tip inversor de cod hex (hex inverter) folosit în conjuncție cu jumperii de lângă și care nu sunt utilizați.
  8. 7805A – Acesta este un regulator de tensiune fixă (a se citi: tensiune non-programabilă), ce deservește circuitul de tip VIP (nu e de la Very Important Person, ci de la Video Interface Palette).
    • 77T
    • DHV4
  9. 14.318M – Acesta este un cristal de quarț folosit pentru generarea semnalului de tact (cu rol în sincronizarea tuturor circuitelor de pe placă) al plăcii.
    • E 6785
  10. BB11174 – Acesta este un regulator de tensiune ce deservește GPU.
    • 9730055
