Asrock AM2NF3 – VSTA

Asrock AM2NF3 – VSTA a fost placa mea de bază pentru ceva vreme. Ca atare, mă simt în măsură să vorbesc despre ea și, deși a fost o placă de bază ieftină, pot spune că și-a făcut cu brio treaba.

Pentru că am o multitudine de informații despre ea, vom începe prin a-i vedea partea din spate, cea mai puțin interesantă:

No, acum urmează și detaliile tehnice:

  • Platformă: ATX Form Factor: 12.0" x 8.0", 30.5 cm x 20.3 cm
  • CPU: Socket AM2 – AMD Sempron, Athlon 64FX / 64 / 64×2
  • Chipset: NVIDIA® nForce3 250 – Windows XP/ Vista (?). Nu există driver de cipset pentru Windows 7.
  • Memorie: DDRII 500/ 667/ 800, max. 16GB, dual channel.
  • Sloturi:
    • 5 x PCI
    • 1 X AGP 8X
    • 2 x IDE/ATA 133
    • 2 x SATA
  • Audio: 7.1
  • 4 x USB 2.0.
  • 686 AMIBIOS (C) 1999 VC11 8338
  • RoHS
  • RAID
  • AM2NF3-VSTA Rev. G/A 1.03
  • 079R039-00269 80-MXG380 A1A02 w38

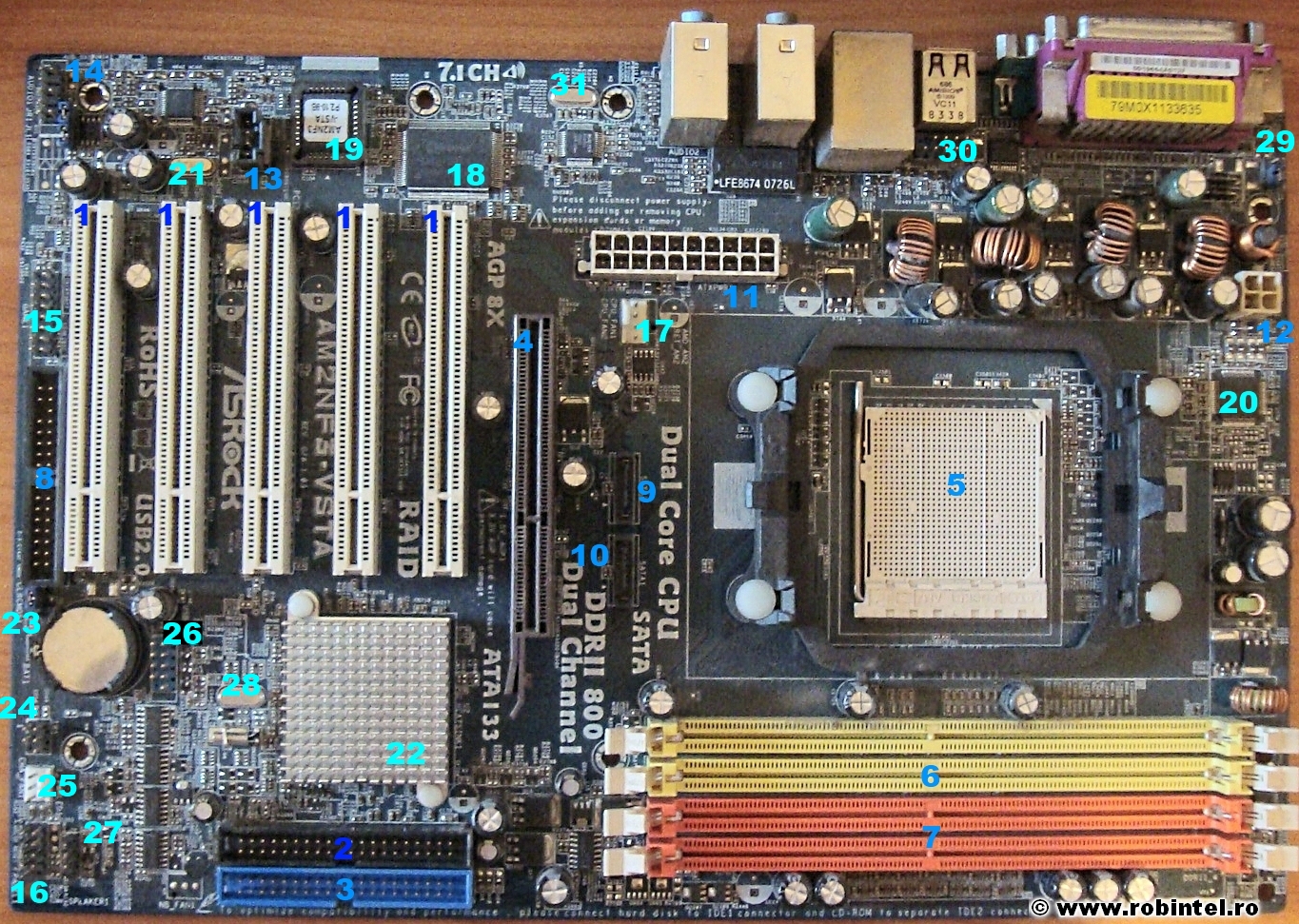

Așa arată placa de bază Asrock AM2NF3 – VSTA din față:

Legendă:

1. PCI (nu PCI-X).

2. IDE 1, ATA 133.

3. IDE 0, ATA 133.

4. AGP 8X (1.5V). Plăcile video pe AGP 8X la 3.3V pot defecta placa de bază!

1.5V AGP1

3.3V AGP card will cause permanent damage!

5. Soclu CPU AM2.

6. Sloturi DDRII dual channel (1).

7. Sloturi DDRII dual channel (2).

8. Floppy (FDD).

9. SATA No. 2 (1.5 Gb/s).

10. SATA No. 1 (1.5 Gb/s).

11. ATXPWR1. Alimentare 20 de pini.

12. ATX12V1. Alimentare 4 pini (ambele mufe trebuiesc conectte altfel nu va porni sistemul).

13. Digital audio.

14. Audo JR1.

15. Game port.

16. Panel 1.

17. CPU Fan.

18. Winbond

W83627EHG – A

72669C27124550UB

19. AM2NF3-VSTA

P2.10-9B

20. ST

9908T VH

MYS 99 648

21. KTS12.0Tg

22. nVidia nForce 3.

23. CLRCMOS

1 2 3
      Normal
      Clear

24. IR

25. Chasis fan.

26. USB 4_5

27. SPEAKER

28. KTS25.0T2g

29. PS2_USB_PW1

1 2 3
      +5V
      +5VSB (Default)

30. USB2

31. KTS25.0T2g

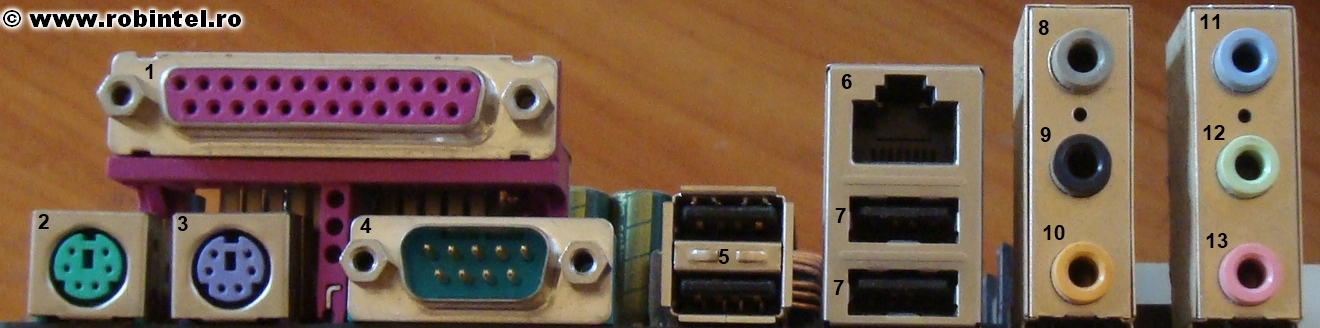

De asemenea, placa de bază Asrock AM2NF3 – VSTA mai are seria standard de conectori laterali, ca în imaginea următoare:

În imagine avem (legendă):

1. LPT (port paralel).

2. PS/2 (mouse).

3. PS/2 (tastatură).

4. COM (port serial).

5. USB 2.0.

6. RJ-45 (LAN: Realtek RTL8201CL sau similar, 10/100 Mb/s).

7. USB 2.0.

8. Conform tabelului următor.

9. Conform tabelului următor.

10. Conform tabelului următor.

11. Line In.

12. Conform tabelului următor.

13. Mic.

Audio Channels Front (12) Rear (9) Central/ Bass (10) Side (8)
2 V
4 V V
6 V V V
8 V V V V



Dacă ajută pe cineva, aici am salvat și manualul (în limba engleză).

Ca și curiozitate, Windows XP merge excepțional de bine pe e. Bine, asta s-ar putea trage și de la cei 4GB de RAM pe care îi avea disponibili. Evident, fiind pe 32 de biți, sistemul nu putea accesa decât în jur de 2.8 GB. Oricum, mergea foarte bine. Problema este că Windows 7 nu merge pe ea, așa că a trebuit să-mi fac upgrade la sistem.

Pe stoc: 1.
