ATI Video Xpression

Placa video ATI Video Xpression pe PCI face parte din familia de acceleratoare grafice bazate pe procesorul grafic ATI Mach64 și este o surpriză pentru mine, sincer să fiu, întrucât familia aceasta de acceleratoare grafice îmi era complet necunoscută până ieri, când am achiziționat placa.

Este straniu și neliniștitor că până acum n-am auzit de aceste plăci video ce, ca și curiozitate, au fost precursoarele celebrelor plăci video ATI Rage. E foarte ciudat, fiindcă ele au fost lansate în 1997, dar pe vremea aceea vedeam pe piața locală doar alți producători. Cine știe, dacă le vedeam mai devreme, vă puteam spune mai multe.

Oricum, placa video ATI Video Xpression are mai multe porturi de intrare/ ieșire, deci de extensie și umblă vorba pe internet că ele ar fi suportat și ceva TV tuner, printre altele, nu știu exact cât de răspândite. Ar fi fost interesant să vedem un TV tuner conectat direct la placa video, dar în fine.

Caracteristici tehnice:

  • Port PCI
  • (C) 1997 ATI TECHNOLOGIES INC.
  • PN 109-34000-10
  • FCC ID: EXM340
  • 2 MB RAM
  • IV-0 94V-0
  • 9748
  • E69038(S)
  • P/N 1023400810 511757
  • S/N TS 8 001 02457
  • Made in Korea

No, așa arată placa video ATI Video Xpression pe PCI văzută din față:

Placa video ATI Video Xpression (2 MB, PCI) văzută din față

Placa video ATI Video Xpression (2 MB, PCI) văzută din față

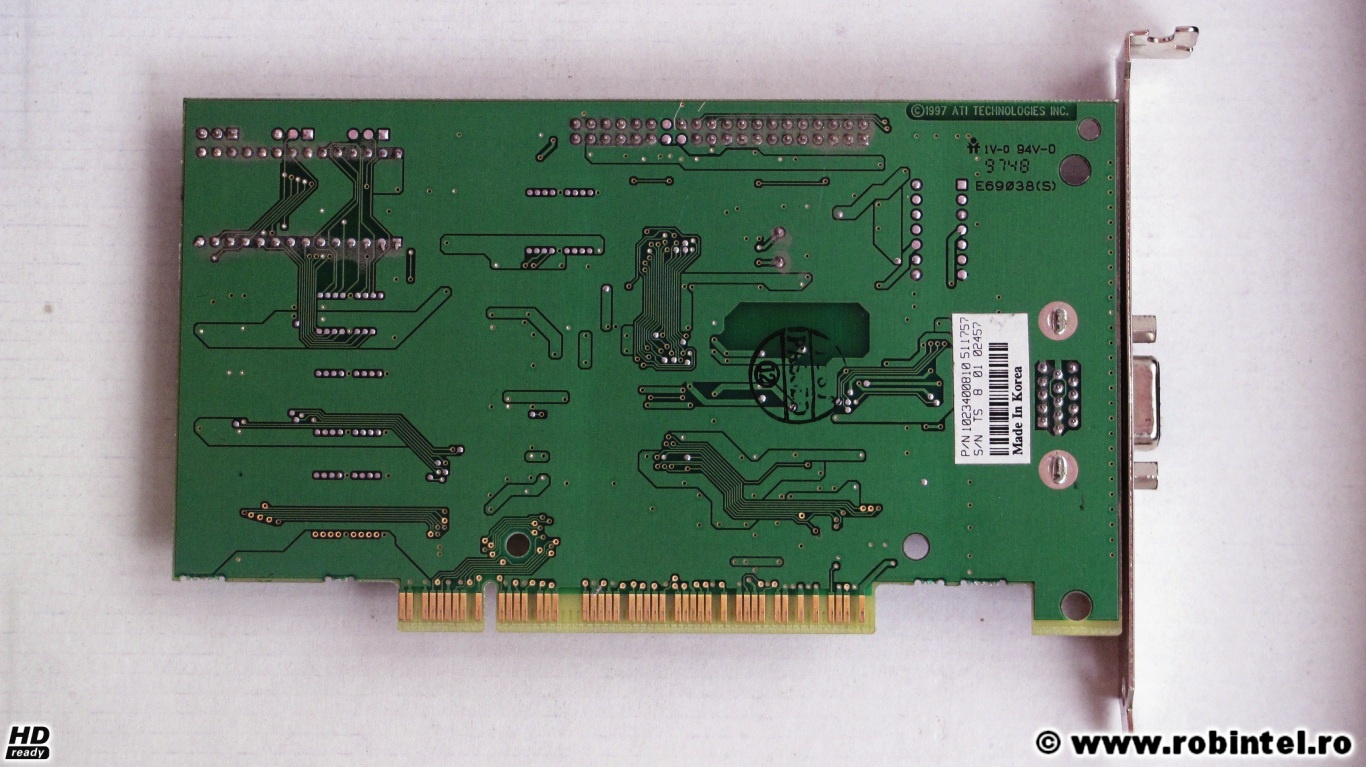

Și așa arată placa video ATI Video Xpression pe PCI văzută din spate:

Placa video ATI Video Xpression (2MB, PCI) văzută de pe verso

Placa video ATI Video Xpression (2MB, PCI) văzută de pe verso

În speranța că vreodată, cumva, va ajuta pe cineva, reproduc și detaliile principalelor circuite de pe placă:

  1. ATI
    • ATI TECHNOLOGIES INC
    • ATI-264VT2 – Microprocesorul grafic (GPU) cu specificații necunoscute. Știu doar că are rezoluția maximă de 1280 x 1024 la 75 de Hz. Și 208 pini. Țin să precizez că este din generația VT2. În rest, nu știu să vă spun ce frecvență de tact are sau alte asemenea. Se pare că nimeni nu mai știe.
    • 215VT2CA44
    • CTTXBPRL-00
    • J746PRC
    • A22E89748
    • MALTA
  2. LGS
    • GM71C4263CJ60 – Circuit de memorie de 512 KB, împărțiți în 256,000 (262144 adrese) de cuvinte de 2 bytes (16 biți). Placa are o memorie de 2 MB (4 x 512 KB).
    • 9752 KOREA
  3. LGS
    • GM71C4263CJ60
    • 9752 KOREA
  4. LGS
    • GM71C4263CJ60
    • 9752 KOREA
  5. LGS
    • GM71C4263CJ60
    • 9752 KOREA
  6. PCI MACH64 VT
    • 113-34004-104 – Circuitul EPROM de BIOS al plăcii video. Interesant este că are un software de BIOS din 1998.
    • (C) 1998
  7. U4143M – Cristalul de cuarț al plăcii.
  8. JRC
    • A70369 – Circuit necunoscut. Cred, totuși, că este un convertor digital-analog pentru unul dintre semnalele de la ieșirea RGB, fie este un controller/ buffer de magistrală folosit pentru acomodarea unor extensii la placa video (TV tuner, de exemplu).
    • 723
  9. TEXAS INSTRUMENTS
    • 7BA72TF
    • LS125A – buffer de magistrală pentru comunicația GPU/ RAM și magistrala PCI.

Pe stoc: 1.
